Колодец ККС 1-10(80) СУ-ССД-Пайп (сейсмоустойчивость до 9 баллов по MSK-64)

Предназначен для установки на газонах, тротуарах и на проезжей части улиц и автомагистралей в качестве проходного, углового или разветвительного колодца (рекомендации по выбору колодцев для проектирования и строительства). Для построения кабельной канализации применяется только совместно со спиральной трубой производства «СВЯЗЬСТРОЙДЕТАЛЬ», формируя систему кабельной канализации ССД-Пайп.

Железобетонный колодец СУ-ССД-Пайп с предустановленными муфтами – это новое современное изделие компании «СВЯЗЬСТРОЙДЕТАЛЬ», которое отвечает постоянно возрастающим требованиям телекоммуникационной и электроэнергетической отраслей. Он сочетает в себе наивысшую прочность среди существующих на сегодняшний день разных видов кабельных колодцев с максимально функциональным решением по размещению в его стенках специальных полимерных муфт, предназначенных для простого, быстрого и качественного ввода полимерной трубы.

Колодцы с маркировкой СУ - сейсмоустойчивые, могут применяться в обычных и сейсмоактивных регионах обеспечивают сейсмостойкость конструкций при сейсмических нагрузках интенсивностью до 9 баллов включительно по шкале MSK-64. На торцевых гранях в местах соединения верхнего и нижнего элементов колодца дополнительно размещены закладные детали. Закладные детали элементов соединяются между собой металлическими монтажными связями при помощи электродуговой сварки для исключения смещения элементов при возможном сейсмическом воздействии.

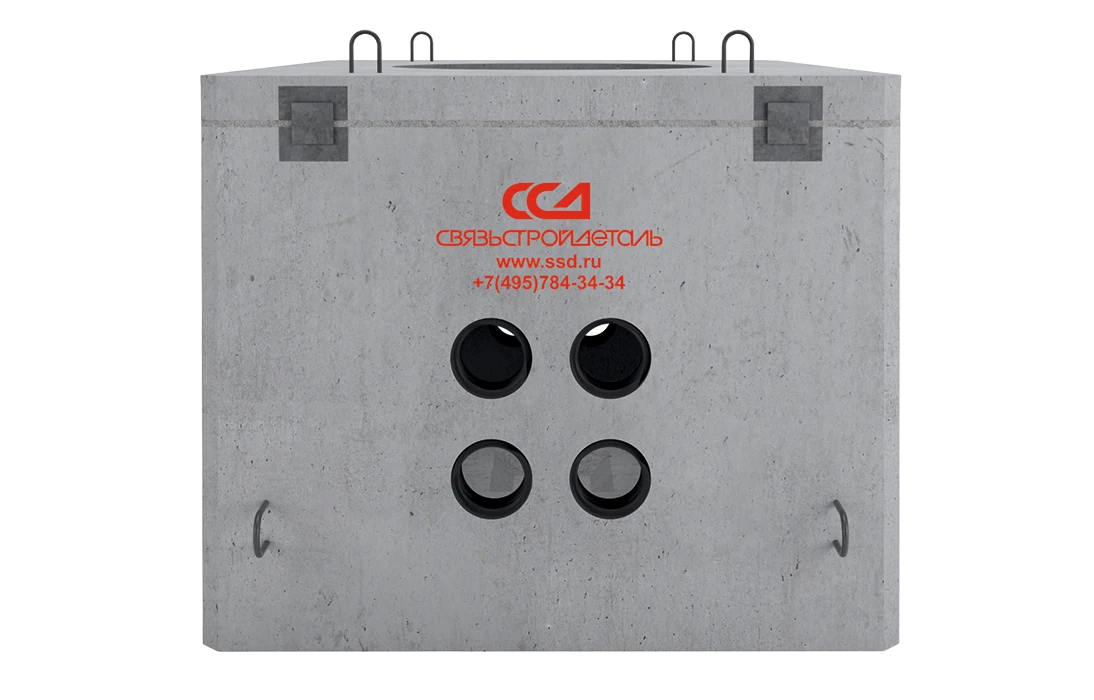

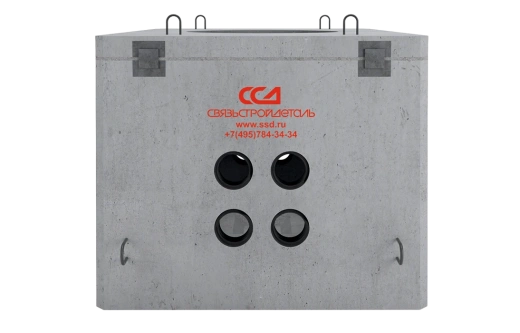

Для размещения заявки в производство необходимо заполнить соответствующий бланк технического задания (ТЗ) на изготовление проходного или углового/разветвительного варианта колодца. Если вариантов колодцев несколько, то на каждый заполняется отдельный формуляр. Согласно ТЗ подбираются соответствующие муфты и устанавливаются в выбранном порядке в стенки колодца. Возможные варианты установки муфт разных диаметров в стенки колодца представлены на схеме.

При разработке данного вида комбинированного колодца были учтены интересы как собственников строительства, так и строительных компаний. Заказчику строительства наряду с выбором наиболее качественных изделий для своей кабельной канализации важен ее быстрый ввод в эксплуатацию, т. е. уменьшение срока строительства. При этом кабельная канализация должна прокладываться с учетом всех существующих на сегодняшний день строительных норм. Это правило напрямую сопряжено с соблюдением в процессе строительства выдержки временных интервалов, необходимых для полного высыхания бетона после заделки стенок колодца в местах ввода труб, а также после штукатурки ниш. Причем на время высыхания влияют температура и влажность окружающей среды.

Фактор времени наряду с легкостью возведения, а также задействованием малого количества персонала, является определяющим и для строительной компании при определении готовности взяться за подряд. Данные условия особо важны при выборе решения для строительства федеральных объектов, сроки выполнения которых всегда минимальны, а время строительства зачастую приходится на зимние месяцы, чтобы можно было пройти участки заболоченной местности.

Все эти непростые требования учтены и реализованы в данном виде комбинированного колодца. Муфты в стенки колодца заранее устанавливаются в заводских условиях, с учетом особенностей проекта. Ниши в стенках колодца отсутствуют. После установки такого колодца на объекте требуется всего один человек для ввода спиральной трубы в муфту стенки колодца, а сам монтаж трубы занимает по времени не более 2–3 минут.

Если в будущем предполагается развитие сети, то в проекте можно заложить установку в колодец дополнительных муфт с внутренними заглушками. Таким образом, когда наступит время введения в эксплуатацию дополнительных каналов, необходимо будет лишь раскопать сторону колодца с заранее предусмотренными муфтами, извлечь заглушку и ввести новый канал. При этом в колодце не нужно ничего высверливать или выбивать, а потом заделывать бетоном и гидроизолировать после его высыхания.

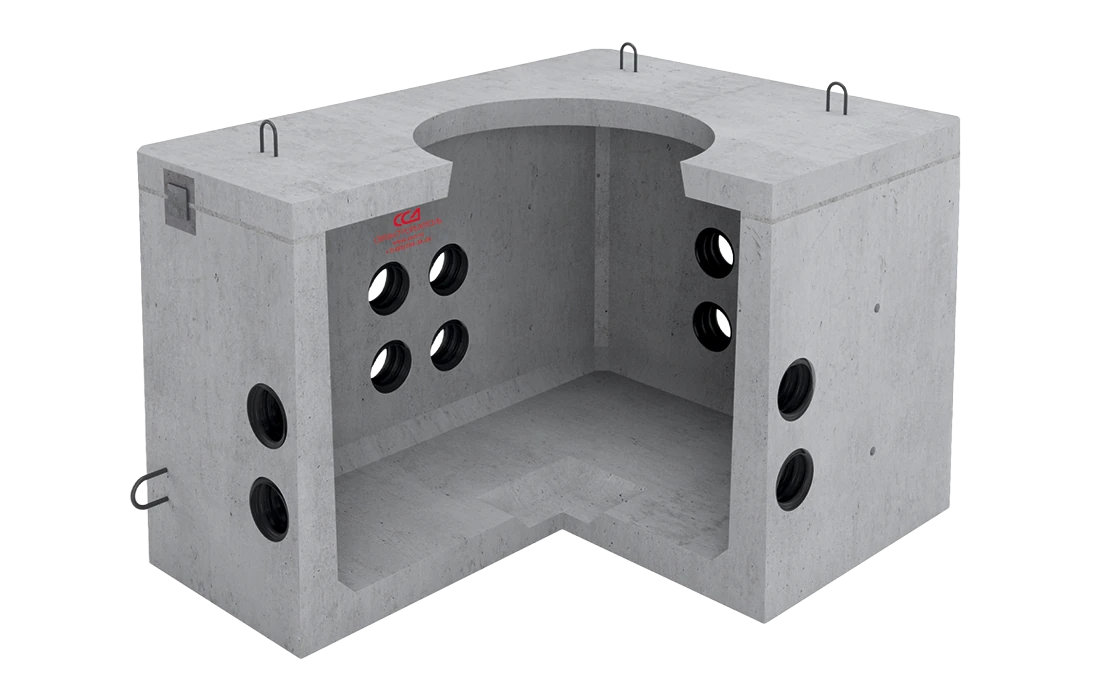

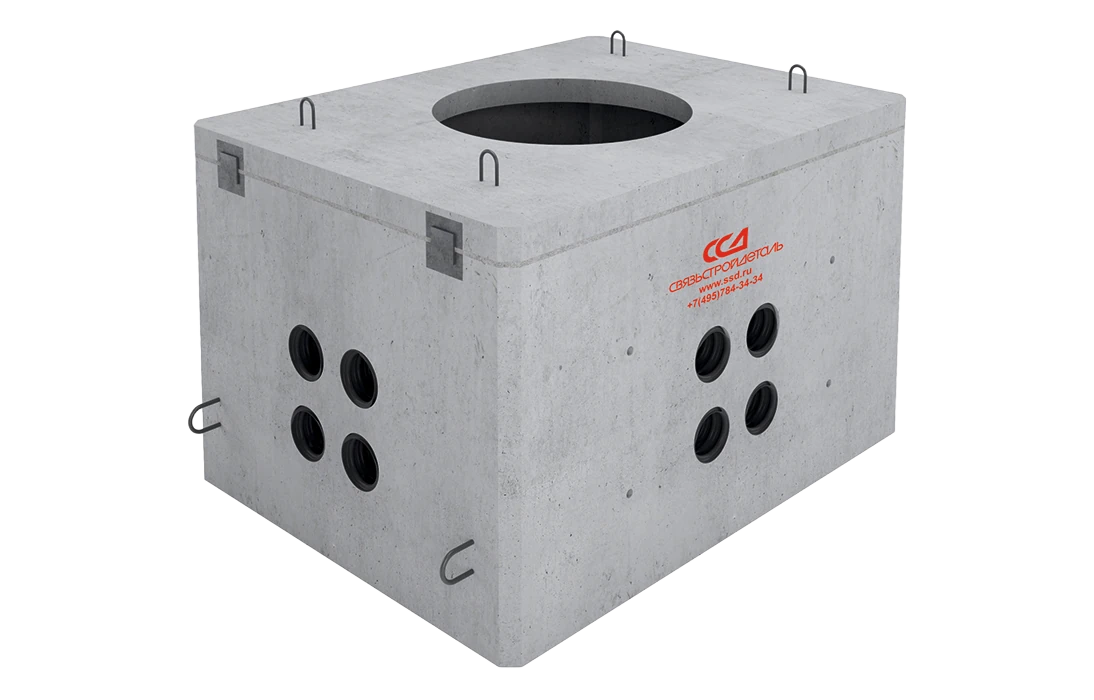

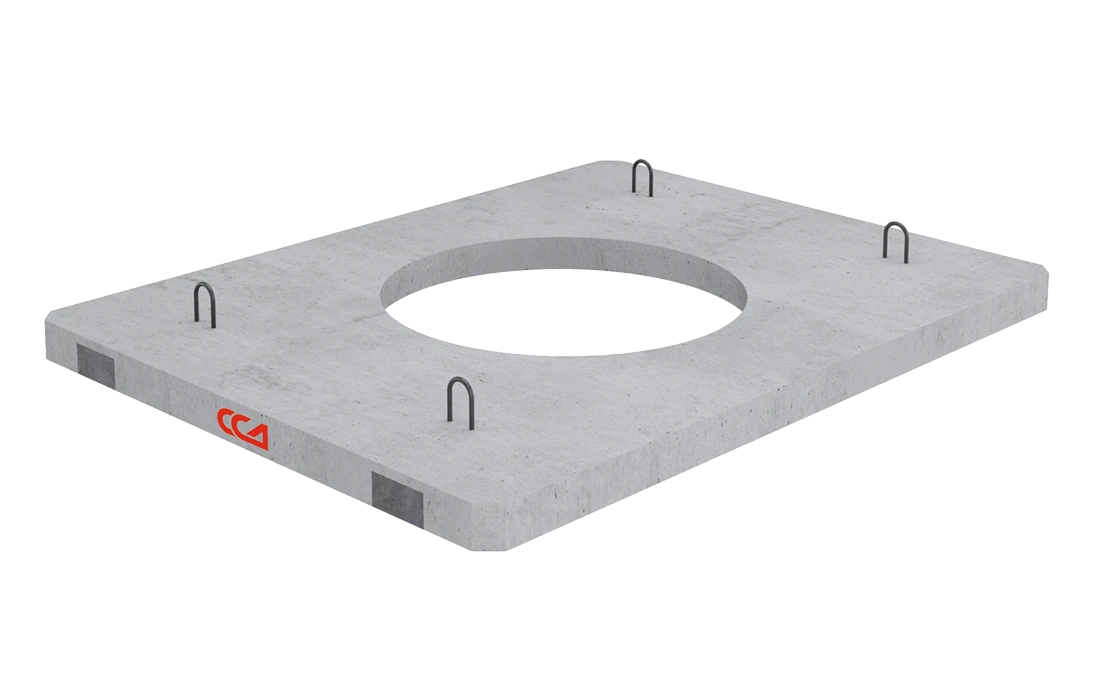

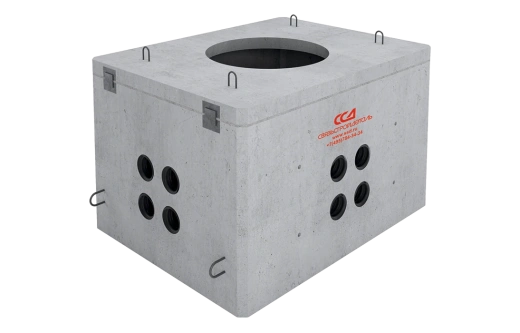

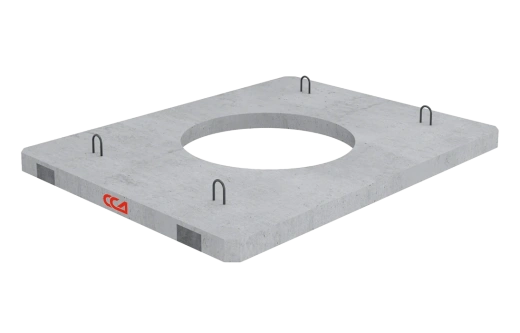

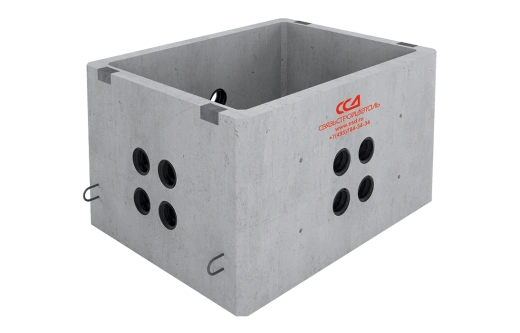

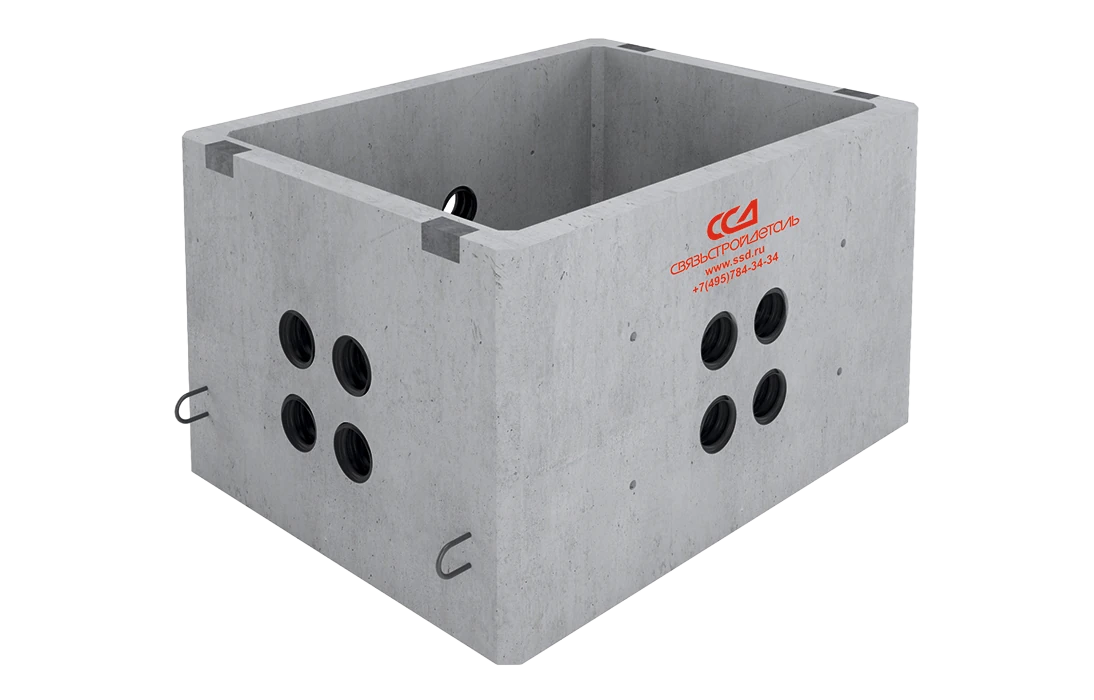

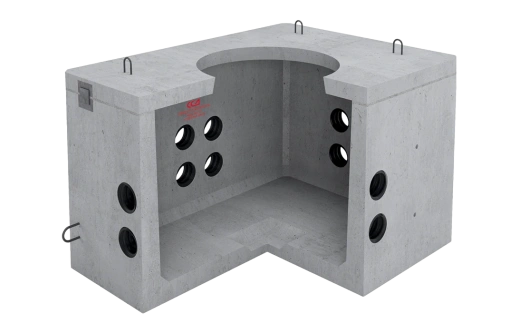

Комбинированный колодец имеет в сечении прямоугольную форму и состоит из двух элементов – корпуса с установленными в стенки спиральными муфтами и усиленной плиты перекрытия с круглым отверстием диаметром 600 мм для формирования горловины с люком. В центре основания корпуса колодца расположена прямоугольная ниша. При необходимости ее стенку вырезают для создания дренажа. Элементы колодца имеют строповочные петли для осуществления погрузо-разгрузочных работ, а также для установки их в котлован.

Колодец поставляется в комплектации «ГЕК», с комплектом внутренних металлоконструкций – вертикальными кронштейнами, ершами с гайками и шайбами. Кабельные консоли приобретаются дополнительно, в соответствии с проектом.

В качестве вводимых в колодец каналов используются разные по диаметру спиральные трубы, производимые компанией «СВЯЗЬСТРОЙДЕТАЛЬ». Построенная таким образом система кабельной канализации ССД-Пайп имеет следующие преимущества по сравнению с другими решениями.

1. Продуманное целостное решение построения кабельной канализации нового поколения.

2. Упрощенное строительство со значительным сокращением времени ввода труб в колодец, что в итоге позволяет построить кабельную канализацию с экономией времени в несколько раз, а в зимний период эта экономия становится еще существеннее.

3. Сокращение количества привлекаемых для работ монтажников и меньшие требования к их квалификации.

4. Отсутствие необходимости применения электроинструмента для высверливания отверстий.

5. В процессе монтажа исключаются случаи какого-либо повреждения стенки колодца вне пределов его ниши.

6. Отсутствие необходимости применения кирпичей и бетонного раствора для заделки стенок в местах ввода труб, а также времени ожидания до его полного высыхания.

7. Легкая реализация возможности развития кабельной сети путем введения в эксплуатацию заранее сформированных дополнительных каналов в стенках колодца.

Глубина установки колодца на тротуаре или газоне должна быть не менее 250 мм, а на проезжей части – не менее 330 мм. Подъем крышки люка на необходимую высоту от поверхности перекрытия колодца выполняется с помощью железобетонных опорных колец типа КО-1, КО-1,5, КО-0,5, КО-ЧП и КО-Ч.

Для идентификации завода-изготовителя колодца в течение всего срока эксплуатации на внутренней поверхности корпуса нанесен оттиск логотипа компании – ССД.

Отдельно о качестве производства ССД.

После совместных разработок АО «СВЯЗЬСТРОЙДЕТАЛЬ» и ООО «НИИЖБ», учитывая воздействие агрессивной среды и современные условия эксплуатации, железобетонные изделия производства АО «СВЯЗЬСТРОЙДЕТАЛЬ» выдерживают многократные циклы заморозки и оттаивания, сохраняя при этом на длительное время свои технические характеристики.

Колодец кабельной канализации связи изготавливается из тяжелого бетона по ГОСТ 26633. Характеристики бетона: класс бетона – В30; морозостойкость – F2 200; водонепроницаемость – W10.

Класс бетона показывает фактическую прочность материала, из которого изготовлено изделие, прочность бетона измеряется в кгс/см². Чем выше класс бетона, тем лучше его технические характеристики: прочность, морозостойкость, водонепроницаемость.

Морозостойкость – данный показатель отображает количество циклов замораживания и оттаивания бетона в конструкции без снижения технических характеристик материала.

Водонепроницаемость – способность материала не пропускать влагу под определенным давлением в течение определенного времени.
