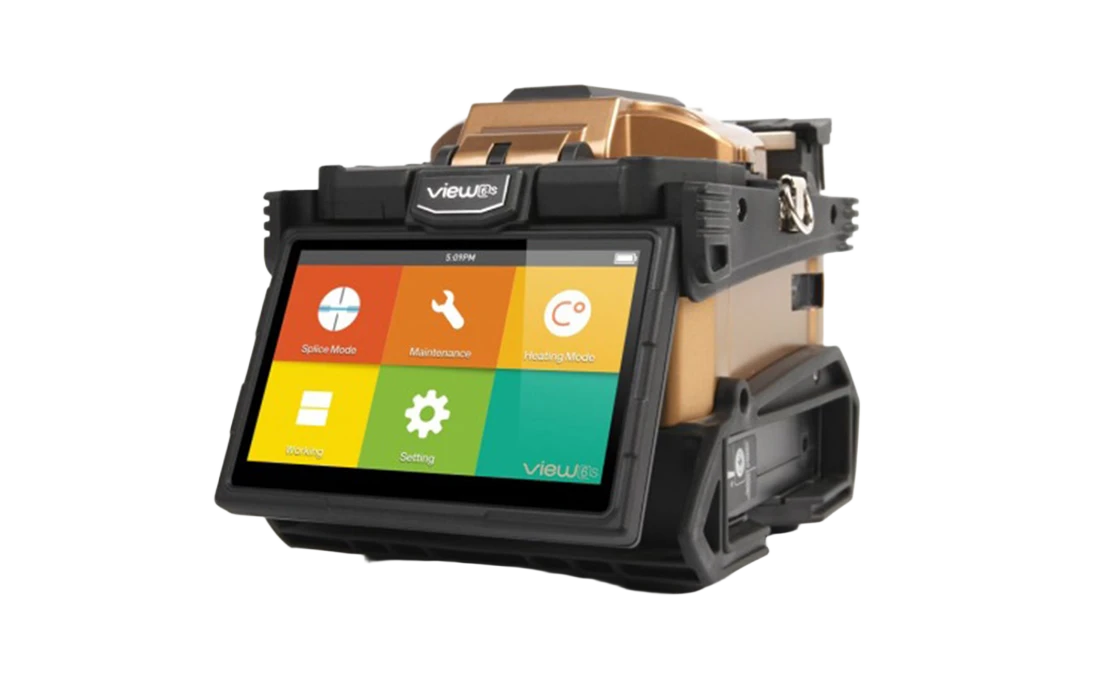

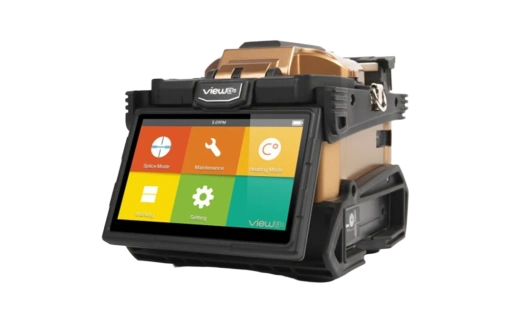

Сварочный аппарат INNO Instrument VIEW 6S
Арт. 130701-00335
Код УТ-00004564
Характеристики
Объём, м³
—
0,072
Вес, кг
—
10
Ресурс электродов
—
Рекомендованный 5500 разрядов. Максимальный 10000. Допускается чистка и повторная установка. Фирменная оснастка для чистки входит в комплект.
Условия эксплуатации
—
Высота от 0 до 5000 м над уровнем моря; влажность от 0 до 95% без конденсата; температура от -10°С до +50°С; скорость ветра не более 15 м/с
Условия хранения
—
При температуре от -40°C до +80°С и влажности от 0 до 95% без конденсата.
Интерфейсы
—
USB-А; USB-mini. Обновление внутреннего ПО без доступа в интернет.
#PROP_TITLE#
—
#PROP_VALUE#
Inno View 6s развил и дополнил линейку шестимоторных магистральных аппаратов для сварки оптических волокон серии View. Внеся минимальные изменения в конструкцию, изготовители добились улучшения некоторых характеристик и одновременно сохранили основные моменты, которые составляют объективное преимущество всей серии:
- Уникальный узел сведения, выполненный в японской традиции Fujikura FSM-60S, который обеспечивает надёжность, долговечность и, вкупе с бампером, устойчивость к ударам и падениям с небольшой высоты.
- Inno View 6s — аппарат с автоматическим выравниванием волокон по сердцевине. Шесть моторов обеспечивают подачу, выравнивание и фокусировку волокон с чётким подробным изображением их сердцевин и облегчённым визуальным контролем качества сварки. Предусмотрено зуммирование изображения.
- Система обработки изображения за 3 секунды определяет тип волокна и автоматически подбирает оптимальную программу сварки. Распознаются типы волокон: SM, MM, NZ и волокна, малочувствительные к изгибам, удовлетворяющие стандарту G.657.
- Два полноценных средства управления: клавиатура и тачскрин. Тачскрин полностью дублирует функции клавиатуры (кроме включения питания).
- View 6s является одним из самых быстрых устройств среди классических шестимоторных аппаратов с выравниванием волокон по сердцевине. Сварка волокон с автоматическим определением их типа и автоподбором программы занимает всего 13 секунд. Быстрая сварка в облегчённом режиме займёт от 8 до 10 секунд в зависимости от программы.
- Печь в режиме с предварительным нагревом усаживает 60-миллиметровую гильзу за 15 секунд.
- Ресурс электродов, используемый для напоминания о их состоянии, устанавливается самим владельцем в диапазоне от 1 до 10000 разрядов (по умолчанию 5500). После процедуры замены электродов счётчик дуг сбрасывается в ноль.
- Электроды E-50, унифицированные с Fujikura ELCT2-20A, и лезвие скалывателя Inno B-20, унифицированное с Fujikura CB-16, означают возможность установки как оригинальных, так и любых иных подходящих электродов и лезвий (реплик).
- Универсальные зажимы VFH-40S, фиксирующие волокна по наружному покрытию 0,25 мм; 0,9 мм (плотный буфер); 2 мм; 3 мм и 3х2 мм (дроп-кабель), вкупе с узкими V-канавками позволяют скалывать волокна на 5 мм и защищать стык гильзами 20-миллиметровой длины.
- В стандартный комплект аппарата входит оснастка для сварных коннекторов Inno SOC-SC.
- В списке программ имеется режим Quick для быстрой сварки в неоптимальных условиях, а также три отдельные программы для сварки фиксированных аттенюаторов на волокнах SM, MM и NZ. Величина преднамеренно внесённого затухания настраивается от 0,1 до 20 дБ с шагом 0,1 дБ
*Фирма-производитель оставляет за собой право на внесение изменений в конструкцию, дизайн и комплектацию товара без предварительного уведомления.
Прочие характеристики
Ресурс электродов
Рекомендованный 5500 разрядов. Максимальный 10000. Допускается чистка и повторная установка. Фирменная оснастка для чистки входит в комплект.
Условия эксплуатации
Высота от 0 до 5000 м над уровнем моря; влажность от 0 до 95% без конденсата; температура от -10°С до +50°С; скорость ветра не более 15 м/с
Условия хранения
При температуре от -40°C до +80°С и влажности от 0 до 95% без конденсата.
Интерфейсы
USB-А; USB-mini. Обновление внутреннего ПО без доступа в интернет.
Форма канавок
V-образная, под одиночное волокно
Типы свариваемых волокон
SM (ITU-T G.652 & G.657) / MM (ITU-T G.651) / DS(ITU-T G.653) / NZDS (ITU-T G.655); BIF (Bend Insensitive Fiber)
Допустимый диаметр волокна для закладывания в V-канавку
80 - 150 мкм; Количество программ для сварки волокон: 128 программируемых режимов; 47 режимов оптимизированы для различных волокон; Можно добавлять новые программы, загружая любой из 27 шаблонов, хранящихся в памяти.
Оценка потерь сварного стыка
Автоматическая, во всех режимах
Допустимые размеры защитных гильз
Длина: 20 мм; 30 мм; 40 мм; 50 мм; 60 мм; 33 мм (для сварных коннекторов). Диаметр: до 6 мм включительно
Объем журнала сварок
15000 записей, включающих дату, наименование и параметры режима, оценку потерь и изображение каждого стыка в двух проекциях. Записи заносятся в журнал циклически. Предусмотрена очистка и копирование журнала через порт USB-A.
Монитор
С цветным дисплеем LCD 5,0″, изменяемым углом наклона и инверсией изображения.
Увеличение волокон
160х или 320x в зависимости от режима просмотра, зуммирование до 440х. Требуемый источник питания: Литий-ионный аккумулятор LBT-50 типа slot-in; 11,1 В. Внешний адаптер питания и подзарядки: вход AC 220В; выход DC 19 В; 3,42 А. Гнездовой разъём 5,5 х 2,5
Управление
Клавиатура или тачскрин. Все функции, кроме включения аппарата, дублируются.
Автоматическая калибровка дуги
Да, автоматически корректирует параметры при каждой сварке, с учётом температуры и атмосферного давления
Автоматическое определение типов волокон
Да, в программе Auto автоматически распознаются волокна: MM; G.652; NZ; G.657
Дополнительные оптимизированные программы
MM 62,5; MM 50; EDF; G.657A; G.657B; G.657A2; G.657B3; Bend Bright XS; G.654; CSF; SM80 и другие, в том числе для несовпадающих типов волокон. Программы для сварки аттенюатора (стыка с предварительно заданным затуханием). Да, для трёх типов волокон:
Наличие режима Quick для сварки в экстремальных условиях
Режим Quick был создан в качестве альтернативы ручному режиму для быстрой сварки в неоптимальных условиях, например, при подключении абонентов.
Фиксация волокон по наружному покрытию
0,25 мм; 0,9 мм; 2 мм; 3,0 мм; плоский кабель сечением 3х2 мм; для скользящего покрытия 0,9 мм потребуется докупить опциональные съёмные фиксаторы. Длина скола: 5 мм для покрытия диаметром 0,250 мм; 10 мм для покрытия диаметром 0,900 мм; 13 мм для покрыти
Количество программ для термоусадки гильз
32 программируемых режима; 7 режимов оптимизированы для различных гильз; Можно добавлять новые программы, загружая три шаблона: для коротких гильз, для длинных гильз и для быстрой усадки с предварительным нагревом.
Возвратные потери от стыка
лучше -60 дБ
Подсветка канавок
Три LED белого цвета
Продолжительность одной сварки (от закрытия крышки до появления оценки потерь на дисплее)
13 с в программе Auto 10 с в программе SM-Auto 10 c в программе SM-SM 6 c в программе Quick
Продолжительность одной термоусадки (для стандартной гильзы 60 мм, 45мм)
13с и 9с соответственно
Тест на разрыв (усилие)
1,96 – 2,25 Н
Ручная калибровка дуги
Да, с помощью теста «Калибровка дуги» в меню «Техобслуживание».
Размеры устройства
Высота х Ширина х Глубина = 150 х 150 х 178 мм
Размеры чемодана
Высота х Ширина х Глубина = 250 х 510 х 300 мм
Масса устройства
2.50 кг (с аккумулятором) / 2.20 кг (без аккумулятора)
Масса чемодана с полным комплектом внутри
7.20 кг
Логистические параметры
Объём, м³
0,072
Вес, кг
10
Основные характеристики
Тип товара
Сварочный аппарат
Тип выравнивания волокна
По сердцевине
Типичная величина затухания в сварных стыках
SM: 0,02 дБ / MM: 0,01 дБ / DS: 0,04 дБ / NZDS: 0,04 дБ / G.657: 0,02 дБ
- Автоматический сварочный аппарат INNO Instrument VIEW 6s: 1
- Прецизионный скалыватель INNO V7: 1
- Литий-ионная аккумуляторная батарея LBT-50 4200 мАч: 1
- Кабель для подключения сетевого адаптера к сети 220 В ACC-25: 1
- Кабель питания от прикуривателя автомобиля CJ-11: 1
- Универсальные съёмные зажимы VFH-40S для фиксации волокна по наружному покрытию 0,25 мм; 0,9 мм; 2 м: 1
- Универсальный съёмный зажим печи для фиксирования кабеля: 1
- Кабель USB-5P Type-A — Mini-B: 1
- Запасные электроды E-50, унифицированные с ELCT2-20A (пара): 1
- Ручной ремешок для переноски аппарата: 1
- Наплечный ремень для транспортировочного кейса: 1
- Кейс NBX-35 для транспортировки и хранения: 1
