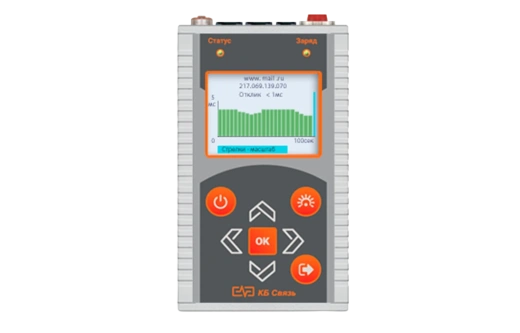

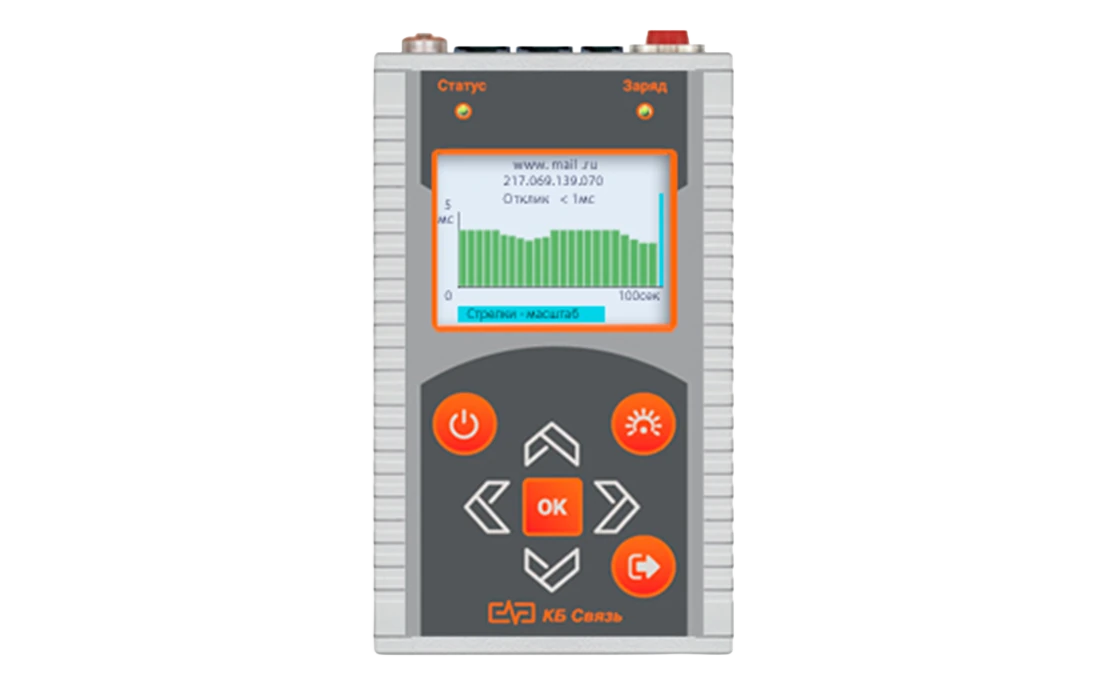

Порт-5 Тестер универсальный (Измеритель оптической мощности + VFL + Ethernet-тестер+ DSL-тестер + LAN-тестер + LED-фонарь + Генератор 1кГц)

НАЗНАЧЕНИЕ И ОСНОВНЫЕ ФУНКЦИИ:

• измерение мощности оптического излучения (дБм) и определения потерь в волоконно-оптических световодах и кабелях;
• идентификация волокна в кассетах, обнаружение некачественных контактов, трещин, сварочных стыков, обрывов, перегибов оптического волокна визуальным методом;
• диагностика компонентов глобальных и локальных вычисли­тельных сетей на физическом и сетевом уровнях;
• диагностика и быстрая оценка качества подключения канала ШПД, с применением технологий семейства ADSL, VDSL;
• определение технического состояния и схемы разводки медного кабеля типов UTP, FTP.

Ethernet-тестер:

• определение активного оборудования.
• PING-тест:
• - опрос хоста (узла) по IP адресу, так и по имени сервера;
• - опрос хоста (узла) по имени сервера;
• - режим быстрого старта по сохраненным пользователем адресам;
• - режим однократного запуска 4-х пакетов;
• - режим циклического запуска с выводом графика зависимости скорости прохождения пакетов от выбранного пользователем времени. Пользователь может настраивать вывод графика как по продолжительности до 100сек (ось Х) после чего пойдет обновление графика, так и по амплитуде (скорость возврата пакета ось Y) т.е. делать масштабирование для лучшего восприятия.
• DHCP-тест: поиск DHCP сервера в локальных сетях;

Измеритель мощности оптического сигнала:

• диапазон калиброванных длин волн (нм): 650 до 1650;
• калиброванные длины волн (нм): 850,1300,1310,1490,1550,1625;
• диапазон мощности входного сигнала (дБм): +5 ... -60;
• разрешение (дБм): 0,01;
• погрешность: не более 0,5%;
• тип разъема: универсальный со сменными насадками SC, FC, ST.
• сохранение результатов измерения: 1000шт;
• выгрузка данных на ПК, формирование отчетов.

Визуальный дефектоскоп:

• длина волны: 650нм.
• рабочее расстояние: до 8 км.
• тип разъема: универсальный разъем 2,5 мм FC/UPC.
• режим работы: непрерывный CW и импульсный 2Гц.

Тестер xDSL:

Измерение в цикличном режиме и вывод на экран дисплея в табличной форме следующей информации:

• технология соединения;
• максимальная скорость;
• достигнутая скорость;
• затухание в линии;
• запас помехоустойчивости – соотношение сигнал/шум SNR;
• выходная мощность;

BER – тест:

Тест позволяет анализировать количество битовых ошибок и их частоту в передаваемом объеме данных.

LAN-тестер:

• определение правильности обжимки проводов (карта проводов);
• определение повреждений в кабеле:
• - обрыв жилы кабеля и определение расстояния до обрыва по каждой жиле до 300м;
• - короткое замыкание между жилами;
• - перепутанные жилы в паре (reversed pair);
• - перепутанные жилы разных пар (crossed wires);
• - расщепленная пара (split pair);
• идентификация типа соединения 10/100/1000 Base T;
• генерация тонального сигнала для сортировки жил и идентификации порта кросса, контактным способом при помощи комплектного «оконечника» или бесконтактным (бесконтактный пробник поставляется опционально);
• входы LAN разъемов защищены от избыточных токов и напряжений.
