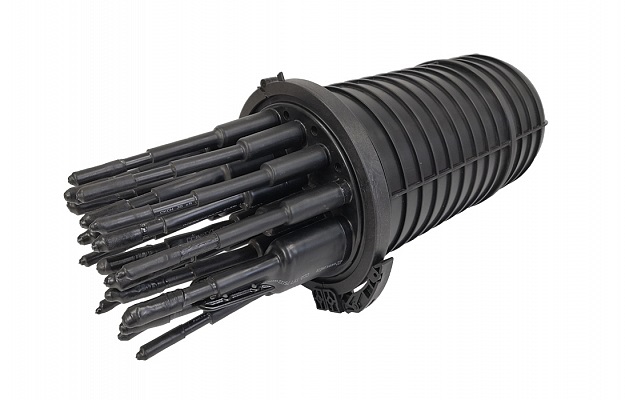

Муфта МТОК-Е5/864-18КД4845-К ССД
|
|
|
-
Предназначена для монтажа подвесных самонесущих и ОК с броней из стальной гофрированной ленты. Допускается размещение в колодцах кабельной канализации и на опорах. В муфте предусмотрен овальный ввод для транзитной петли оптических модулей без разрезания.

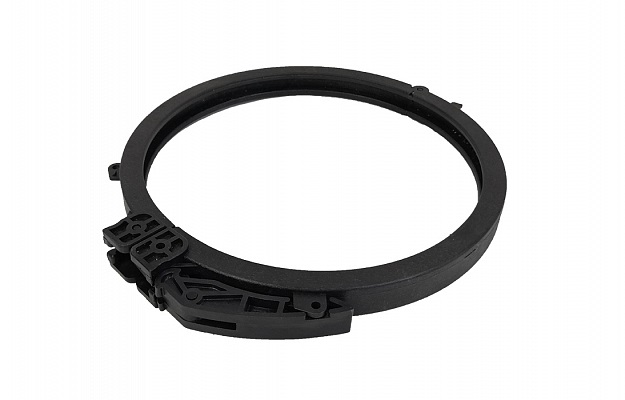

Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.
Способ герметизации вводов кабелей, осуществляется с помощью термоусаживаемых трубок ТУТ. Все патрубки на оголовнике муфты оснащены индивидуальными узлами крепления ЦСЭ.
Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода 4-х тонких кабелей до 10 мм или 2) ввода транзитной петли кабеля или 3) ввода двух кабелей диаметром до 25 мм. Во втором и третьем случаях для герметизации необходимо дополнительно приобрести «Ввод №6».

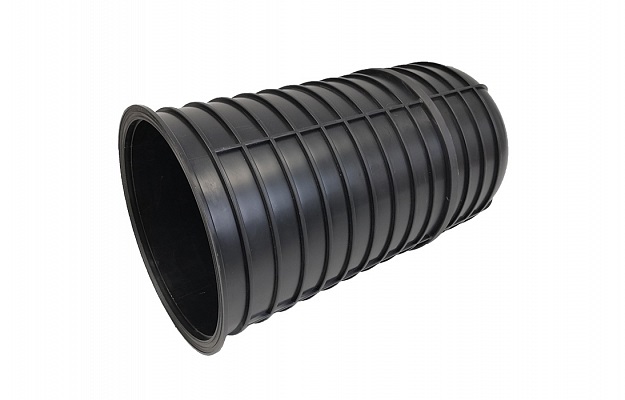

КомплектацияКорпус (оголовник, кожух, хомут) 1 шт. Кассета КД-4845 18 шт. Гильзы КДЗС 4525 100 шт. Пинцет для укладки КДЗС 1 шт. Трубка ТУТ 19/5 для круглых вводов ОК 2 шт. Трубка ТУТ 33/8 для круглых вводов ОК 2 шт. Комплект маркеров и стяжек 1 шт. Силикагель (пакет) 2 шт. Логистические параметрыОбъем, м3: 0,076760 Вес, кг.: 5
