Муфта МПО-Ш3/48-3КС1645-К ССД
|
|
|
-
Оптическая муфта МПО-Ш3/48 предназначена для монтажа подвесных самонесущих оптических кабелей, плоских оптических кабелей, а также кабелей с вынесенным силовым элементом типа «8».

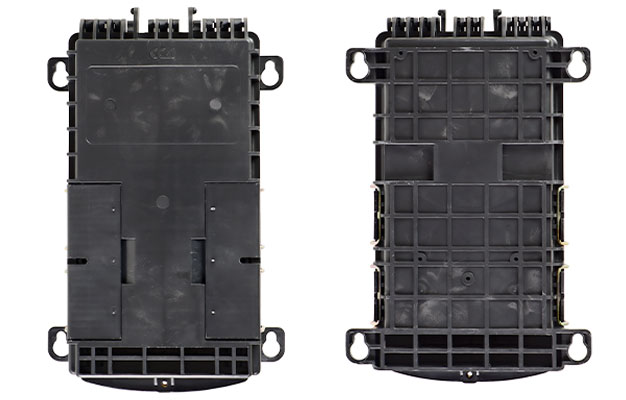

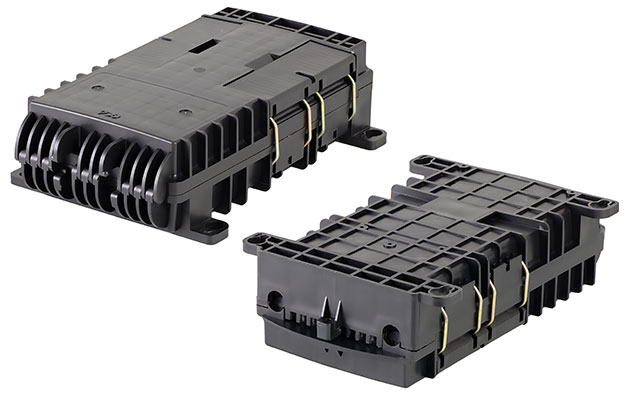

Представляет собой малогабаритный контейнер прямоугольной формы, снабженный откидной крышкой, с уплотнительной прокладкой на стыке корпуса и крышки. Крепление крышки с корпусом осуществляется пластмассовой петлёй.

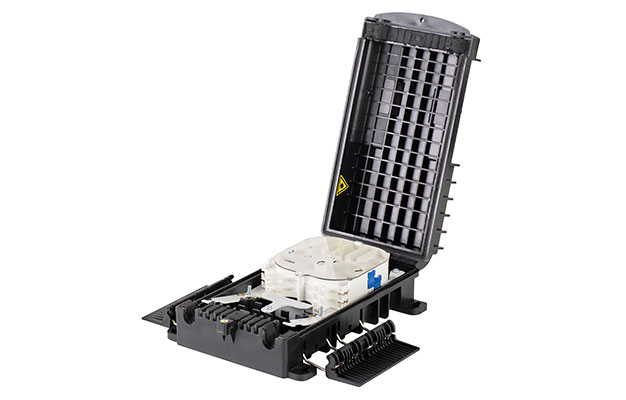

Внутри корпуса установлена съёмная монтажная панель (вставка), с тыльной стороны которой предусмотрено место для укладки транзитной петли оптических модулей, установлены фиксаторы кабеля и кассета КС-1645 для сварки волокон распределительных ВОК. Предусмотрена установка до 3х кассет КС-1645.
Фиксация и герметизация крышки - при помощи двух пластиковых защелок на стальных пружинных петлях.
Конструкция муфты обеспечивает:
• ввод и крепление введенных в корпус до двух ОК с диаметром наружной оболочки до 14 мм;
• возможность организации “транзитного” ввода одного ОК;
• размещение до 48 сростков оптических волокон (КДЗС 4525).Установка муфты на стене или опоре выполняется с применением кронштейна для подвески муфты МПО-Ш3.
Кронштейн для подвески МПО-Ш3 в комплектацию муфты не входит и приобретается отдельно (к этой муфте подходит кронштейн от МКО-П1-М и УПМК-Панда комплект для муфт МКО-П).
КомплектацияКорпус с крышкой 1 шт. Гильзы КДЗС 4525 50 шт. Монтажная панель (вставка) 1 шт. Кассета КС-1645 3 шт. Стяжки, маркеры 1 компл. Силикагель 30 г Комплект маркеров и стяжек 1 шт. Логистические параметрыОбъем, м3: 0,005000 Вес, кг.: 1,05 МаркировкаМПО — Муфта плоская оптическая Ш — Аббревиатура муфты 3 — Номер исполнения 48 — емкость муфты 48 ОВ 3 — 3 кассеты в комплекте КС1645 — кассета типа КС-1645 К — наличие КДЗС в комплекте
