Муфта-кросс МКО-С6/А-8SC ССД
|
|
|
-
Предназначена для использования в сетях FTTH/PON с установкой планарных оптических разветвителей 2-го каскада, для монтажа оптических кабелей (ОК), прокладываемых (подвешиваемых) на открытом воздухе и внутри технических помещений (чердаках, подвалах).

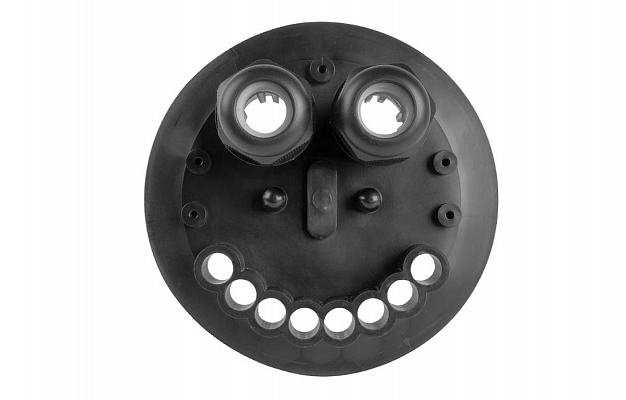

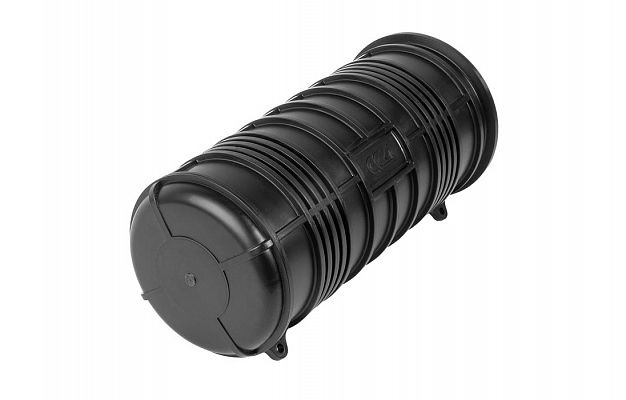

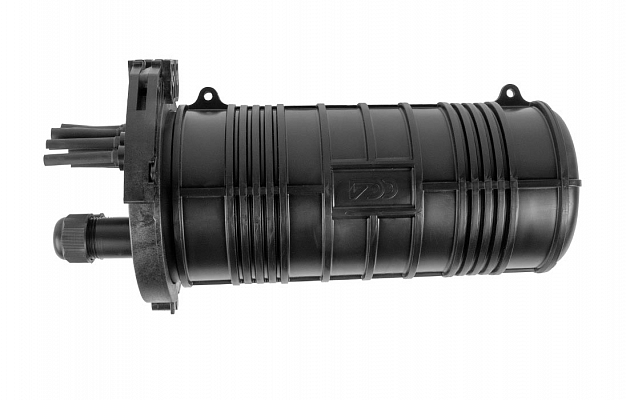

Выполнена из пластмассы и имеет пыле-брызгозащищенную тупиковую конструкцию (ввод ОК и вывод абонентских дроп-кабелей производится с одной стороны), с уплотнительной прокладкой на стыке кожуха с оголовником. Фиксация кожуха и оголовника осуществляется пластмассовым хомутом с рычажным замком.
Герметизация вводов/выводов ОК и дроп-кабеля в муфте предусмотрена по наружным оболочкам при помощи эластичных прокладок.
Конструкция муфты обеспечивает:
• ввод и крепление двух диэлектрических ОК с диаметром наружной оболочки до 16 мм;
• ввод и крепление 8 абонентских ОК (плоских 2х4мм или круглых до 5мм);

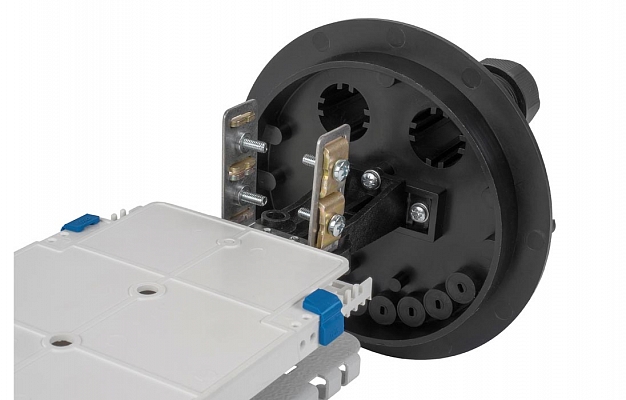

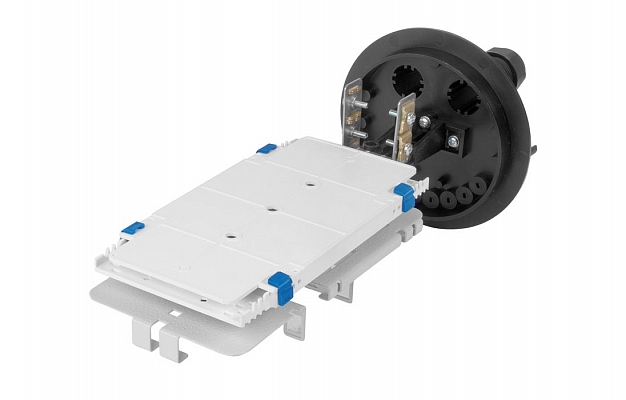

• размещение до 12 сростков оптических волокон (КДЗС 4525);
• установку двух разветвителей оптических планарных;
• установку до 8-х розеток (адаптеров) оптических типа SC.Установка муфты на стене или опоре выполняется с применением специализированного кронштейна.
Разветвители и кронштейн в комплектацию муфты не входят и приобретаются отдельно.
КомплектацияКорпус (оголовник, кожух, хомут, кронштейн) 1 шт. Кассета КМ с крышкой 1 шт. Ложемент Л-12 2 шт. Фитинг 2 шт. Вставка эластичная для плоского кабеля 2 шт. Вставка эластичная для круглого кабеля 4-10 мм 2 шт. Вставка эластичная для круглого кабеля 10-16 мм 2 шт. Панель адаптеров 8SC 1 шт. Гильзы КДЗС-4525 20 шт. Комплект маркеров и стяжек 1 шт. Вставки эластичные от 2 до 3,5 мм с заглушками 8 шт. Пинцет для укладки КДЗС 1 шт. Логистические параметрыОбъем, м3: 0,016350 Вес, кг.: 1,3 МаркировкаМКО — муфта-кросс оптическая С6 — корпус муфты типа С6 А — назначение муфты (сварка ОВ и установка адаптеров) 8SC — кол-во и тип отверстий под адаптеры (10 отверстий под адаптеры SC)
